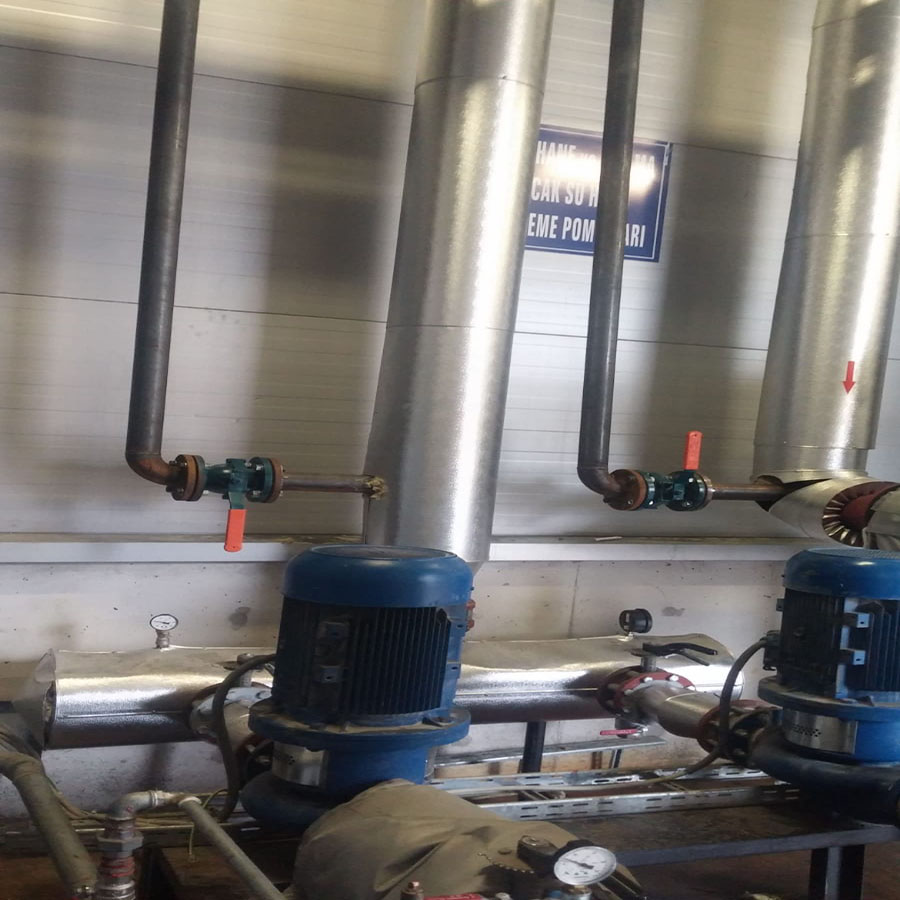

Eşanjör montajı

Eşanjör Nedir?

Eşanjör, herhangi bir fiziksel temas olmaksızın aralarında sıcaklık farkı olan – sıvı veya gaz – iki akışkanın (birbirine karışmaksızın) birinden diğerine ısı transferini sağlayan devre elemanıdır.

Prensipte eşanjörler üç tipe ayrılır;
– Borulu tip eşanjörler
– Plakalı tip eşanjörler (Sökülebilir tip, Kaynaklı tip, Yarı kaynaklı tip, Lehimli tip)
– Özel uygulama Eşanjörleri (Platecoil Eşanjörler, Econocoil Eşanjörler, Spiral Eşanjörler)

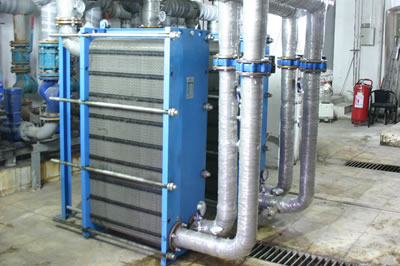

Plakalı Isı Eşanjör Konstrüksiyonu

Isı değiştirmeye yarayan patentli plakalar, saplamalar vasıtasıyla çelikten yapılmış ön ve arka baskı plakaları arasında, alt ve üst taşıyıcı barlar üzerine dizilirek tespit edilirler. Bu plakaların her birinin yekpare olarak preslenmiş olması, daha yüksek mukavemet için çok önemlidir. Plakalar üzerinde herhangi bir kaynak veya bağlantı yoktur. Standart bir ünitede her plakanın üzerine, herbiri bir köşede bulunan dört delik yer alır. Ayrıca sızdırmazlığı sağlamak ve ısı transfer kanallarını oluşturmak amacıyla da lastik esaslı contalar, plakanın etrafındaki conta yuvasının içinde yeralır. Giriş ve çıkış nozulları, uygulamaların çoğunda ön baskı plakası üzerinde yeralır. Ancak özel durumlarda ısı değiştiricinin çok geçişli olarak imal edilmesi gerekebilir ki, bu durumda da giriş-çıkış nozulları her iki ön ve arka baskı plakaları üzerinde bulunur. Plakalı ısı eşanjörün genel yapısı bu şekildedir ve bu konstrüktif yapı, kontrol ve temizleme amacıyla eşanjörün kolayca açılabilmesini sağlar.

Hgm metal manisa kontrüksiyondan eşanjöre kadar herşeyi kendi üreten bir firmadır.
